Nintendo Gamecube: isärmontering och rengöring

Nintendo Gamecube

I detta inlägg ger jag mig på en smutsig Gamecube. Syftet är att montera isär, och rengöra den. För att göra detta behöver du en gamebit specialskruvmejsel, och ett par vanliga, Philips “kryssmejslar” + rengöringsprodukter (tvål och vatten + isopropanol brukar fungera bra). Följ guiden nedan steg för steg för att montera isär din Gamecube, och montera enheten i omvänd ordning. Gamecuben är relativt lätt att jobba med då den är modulärt uppbyggd, inte helt olikt Dreamcast.

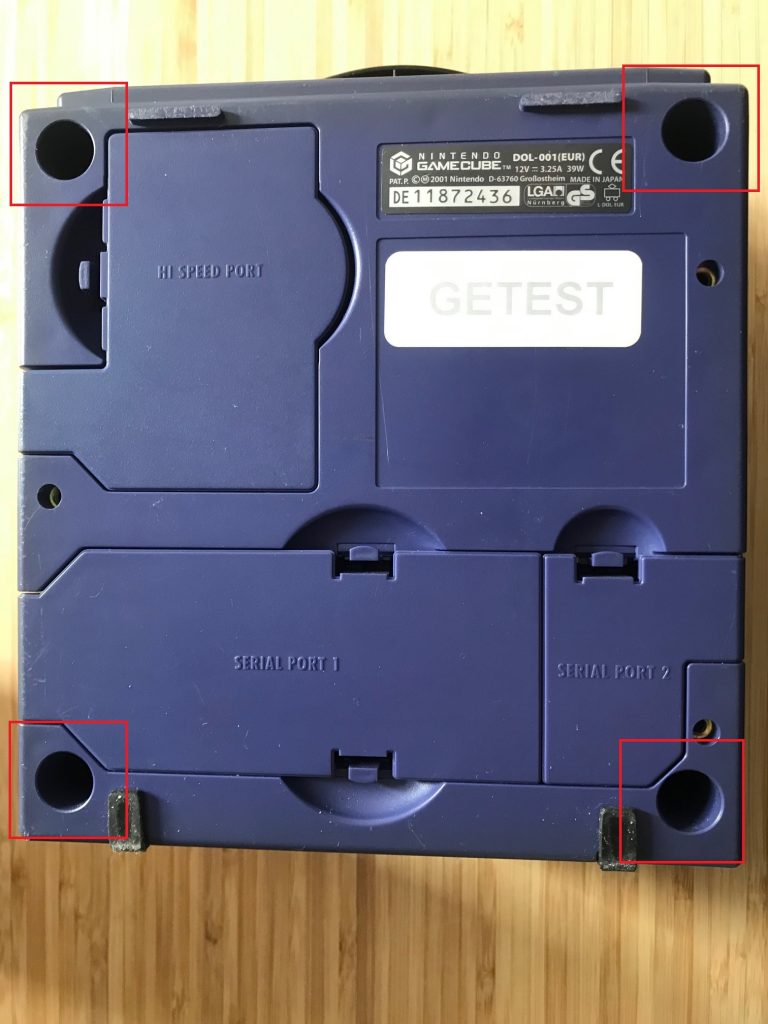

Steg 1: Använd din Gamebit skruvmejsel för att skruva loss de fyra markerade skruvarna på enhetens undersida. Lyft bort locket från resten av konsolen. Har du någon knapp som fastnat (t.ex. “Eject”) kan du rengöra den nu, precis som jag gjorde på ett Nintendo 64 i ett tidigare inlägg.

Gamecube under

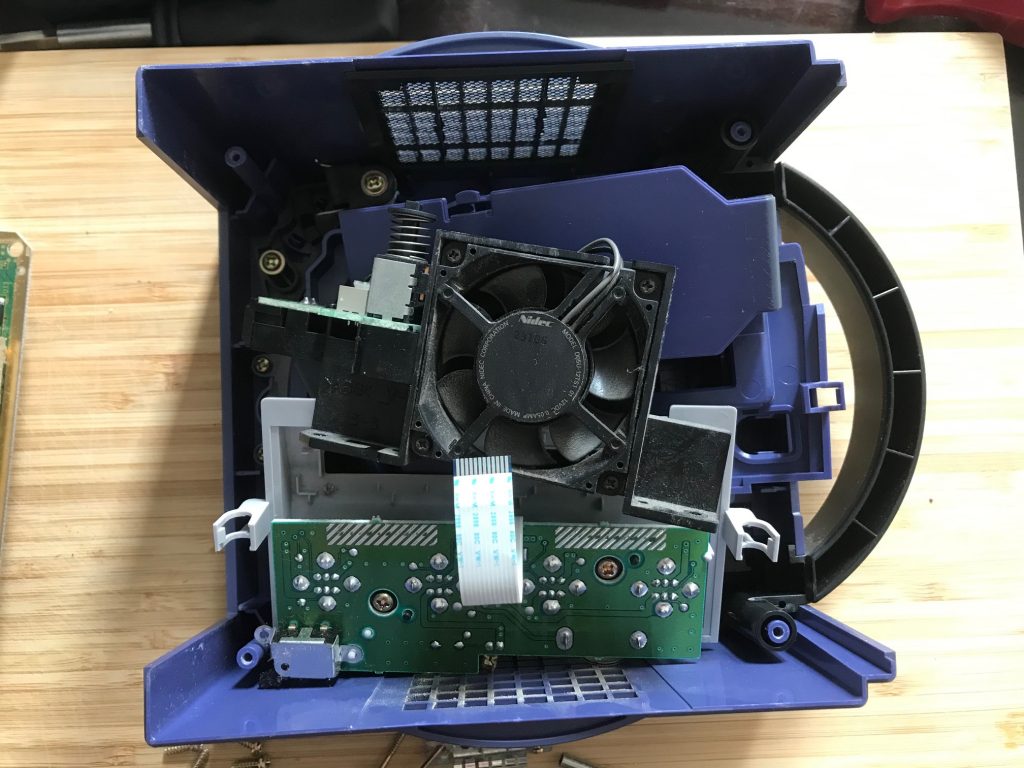

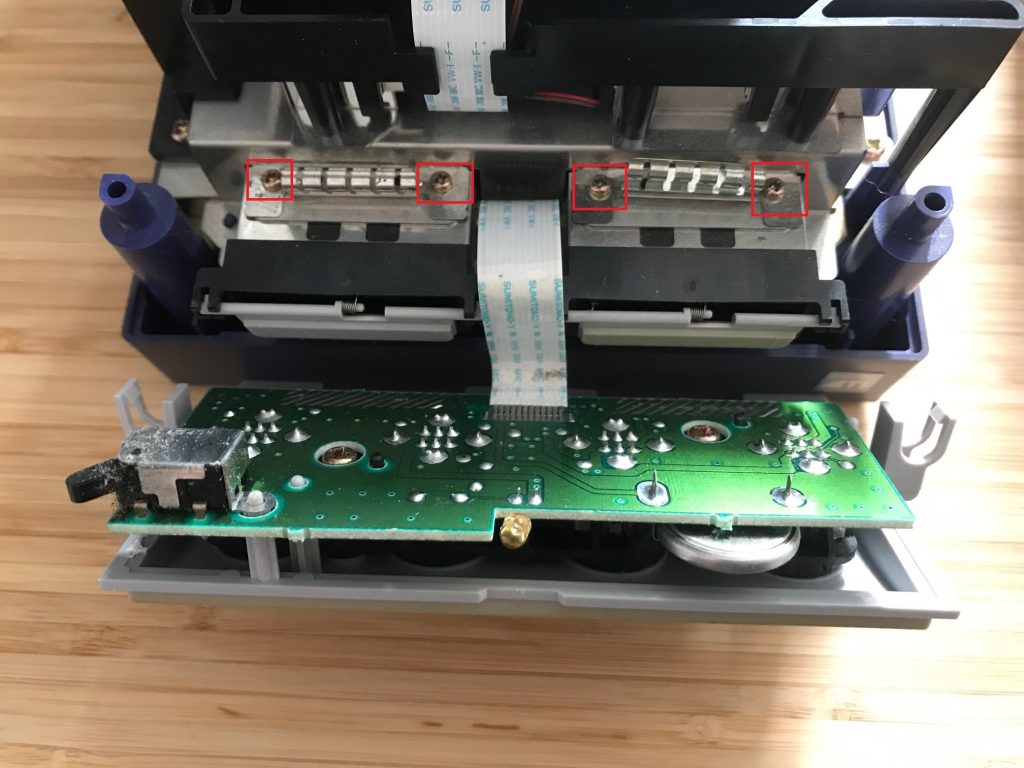

Steg 2: Vicka loss joystickportarna och dra loss flatkabeln. Ta även bort plastbiten på baksidan. Skruva loss de markerade krysskruvarna ovanpå minneskortshållarna.

Gamecube joystick ports

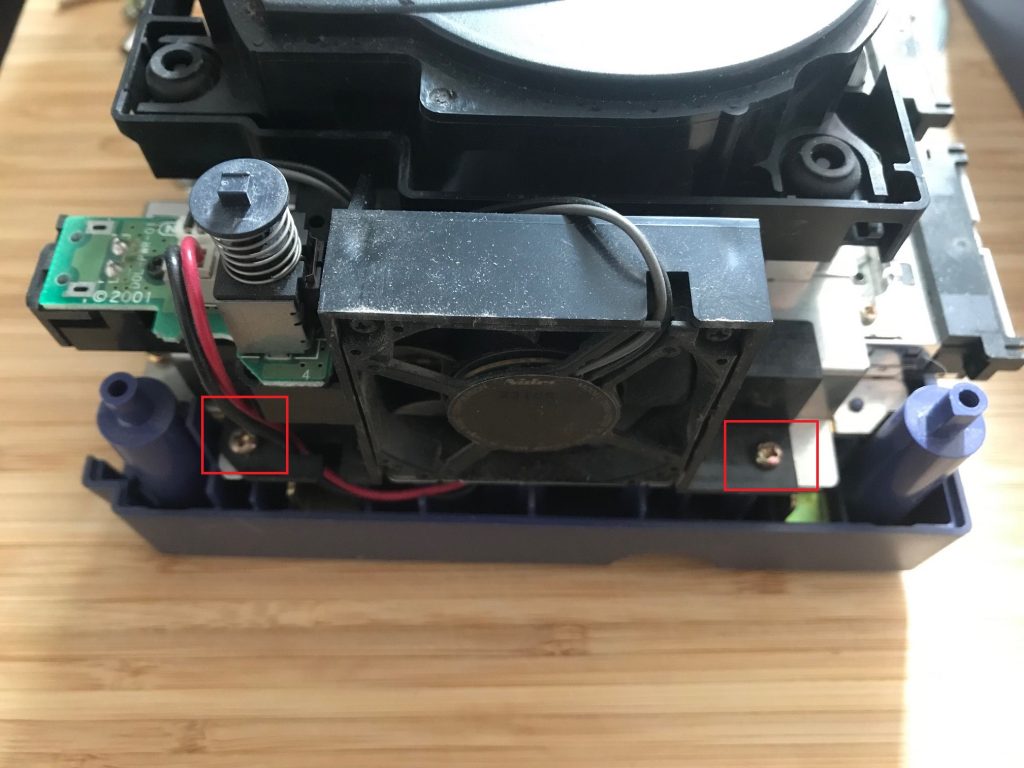

Steg 3: Lossa på de två skruvarna som håller fast fläkten. Ta loss kabeln och lyft loss hela fläkten.

Gamecube fan

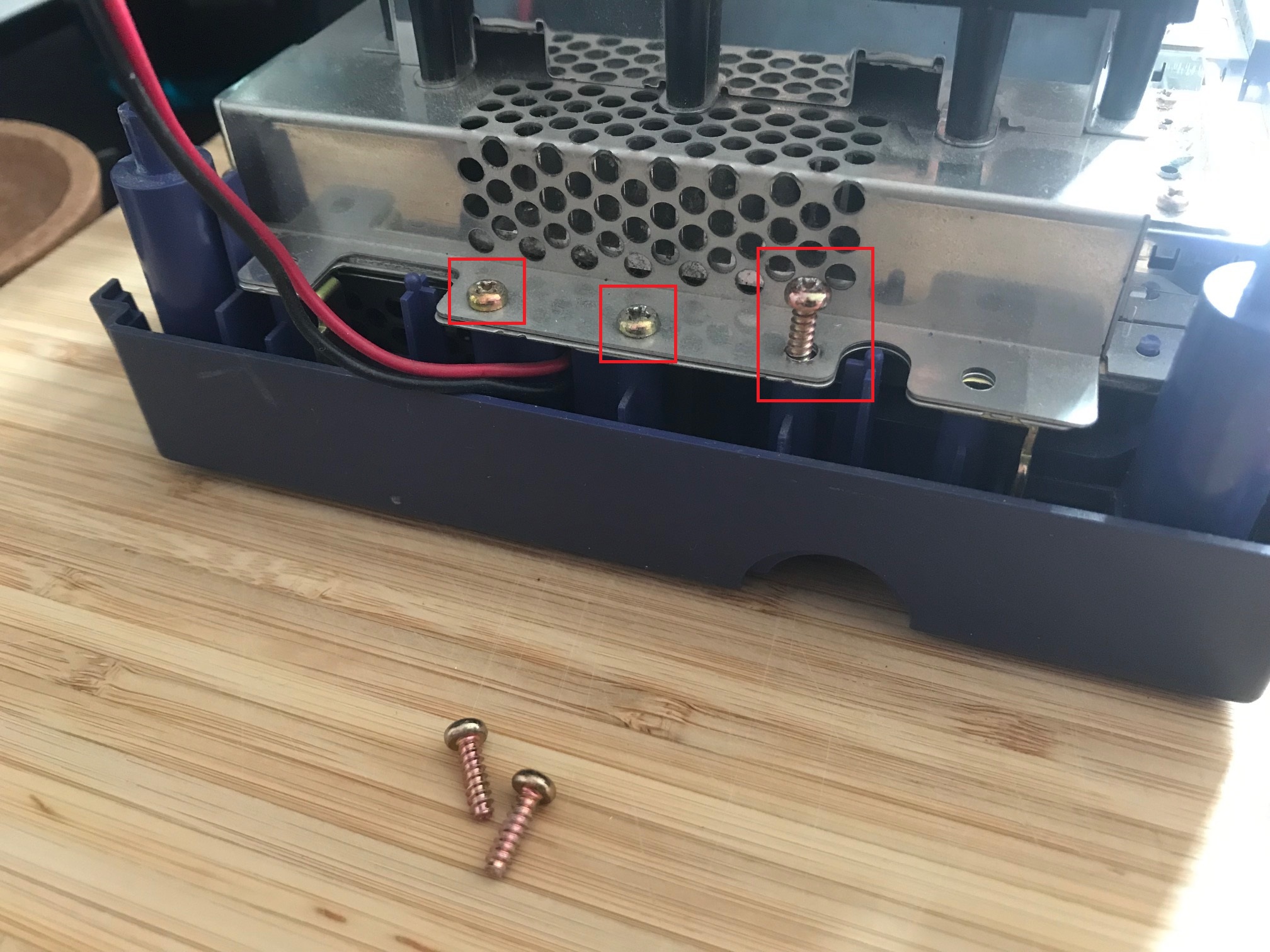

Steg 4: Skruva loss resten av skruvarna runt laserenheten. Totalt (inklusive fläktskruvaran) rör det sig om 14 skruvar. Lyft försiktigt bort övre delen (lasern från moderkortet).

Gamecube screws

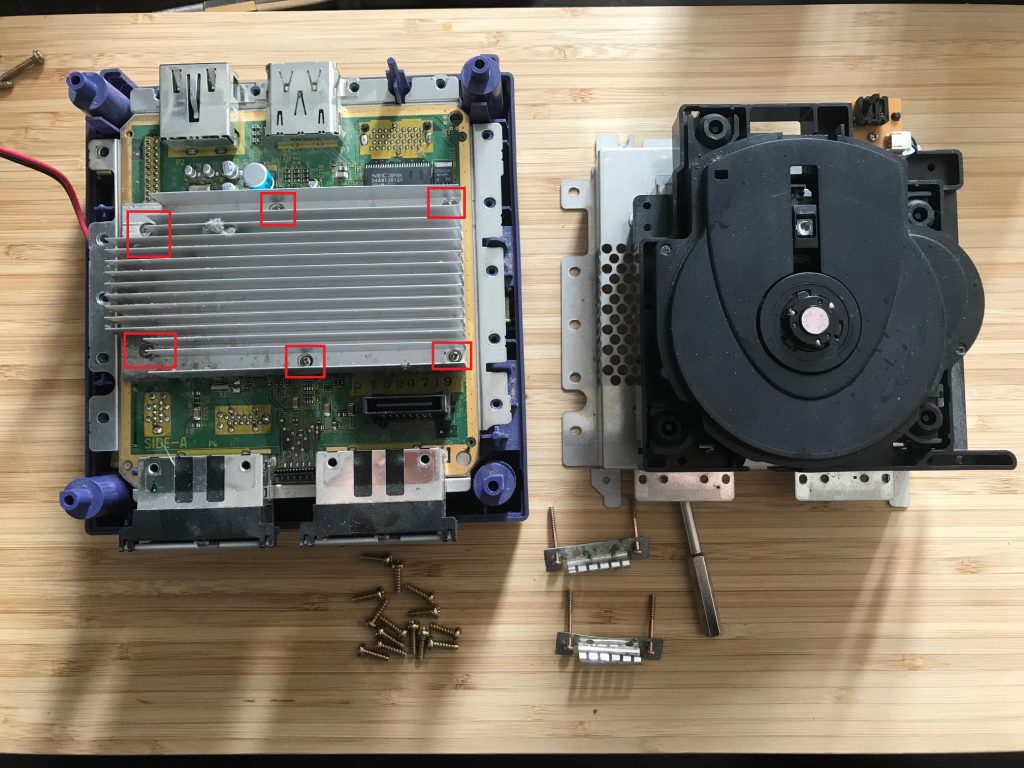

Steg 5: Nu bör du vara i en situation enligt bilden nedan, där Gamecuben är delad i två större delar. Lossa på de sex markerade skruvarna på kylflänsen.

Gamecube disassembly

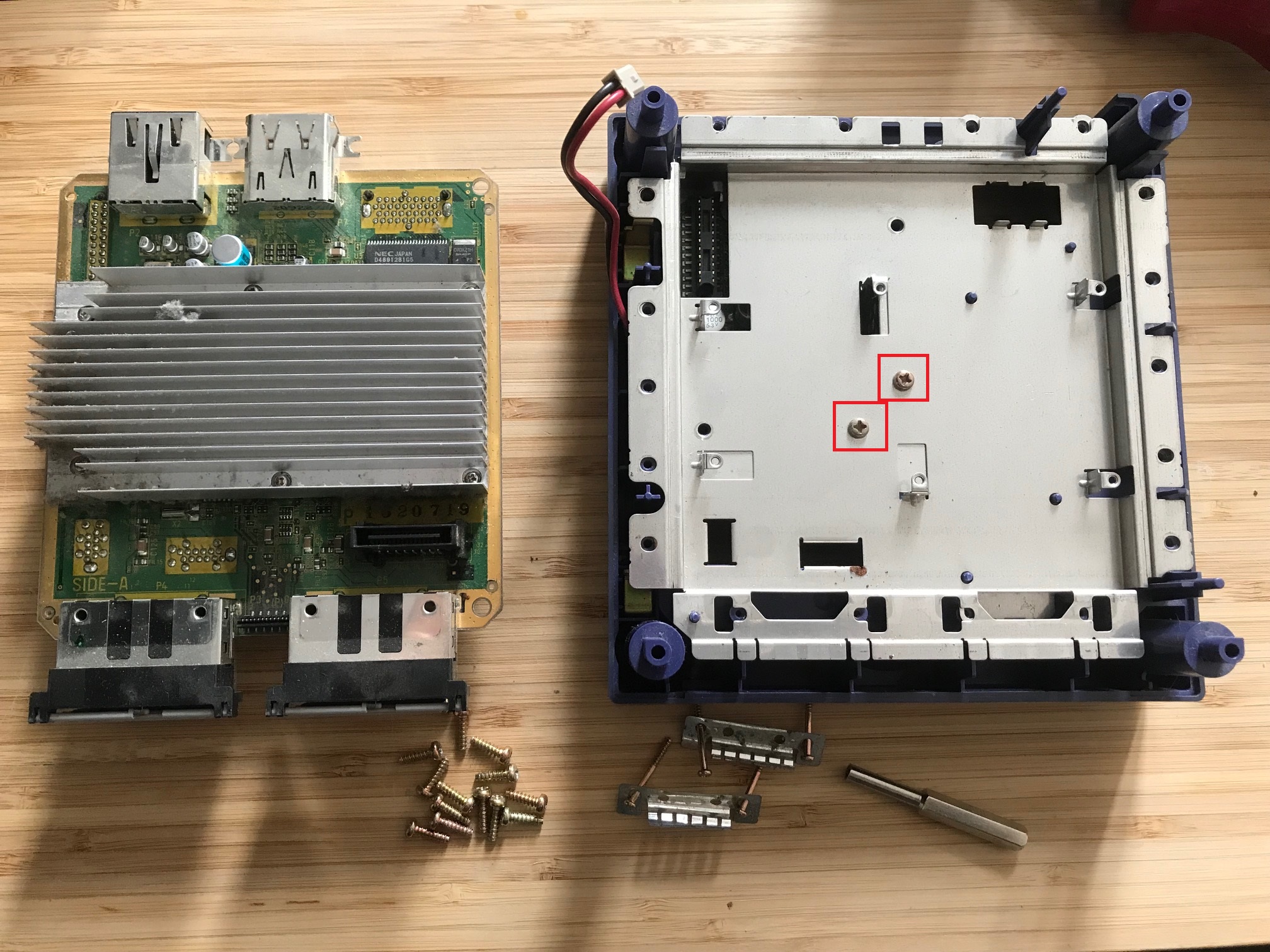

Steg 6: Nu kan du lyfta bort moderkortet från Gamecubens botten, och du kan även bända loss kylflänsen från processor- och grafikprocessor. Skruva loss ytterligare två skruvar från metallplåten enligt bild nedan.

Gamecube disassembly 2

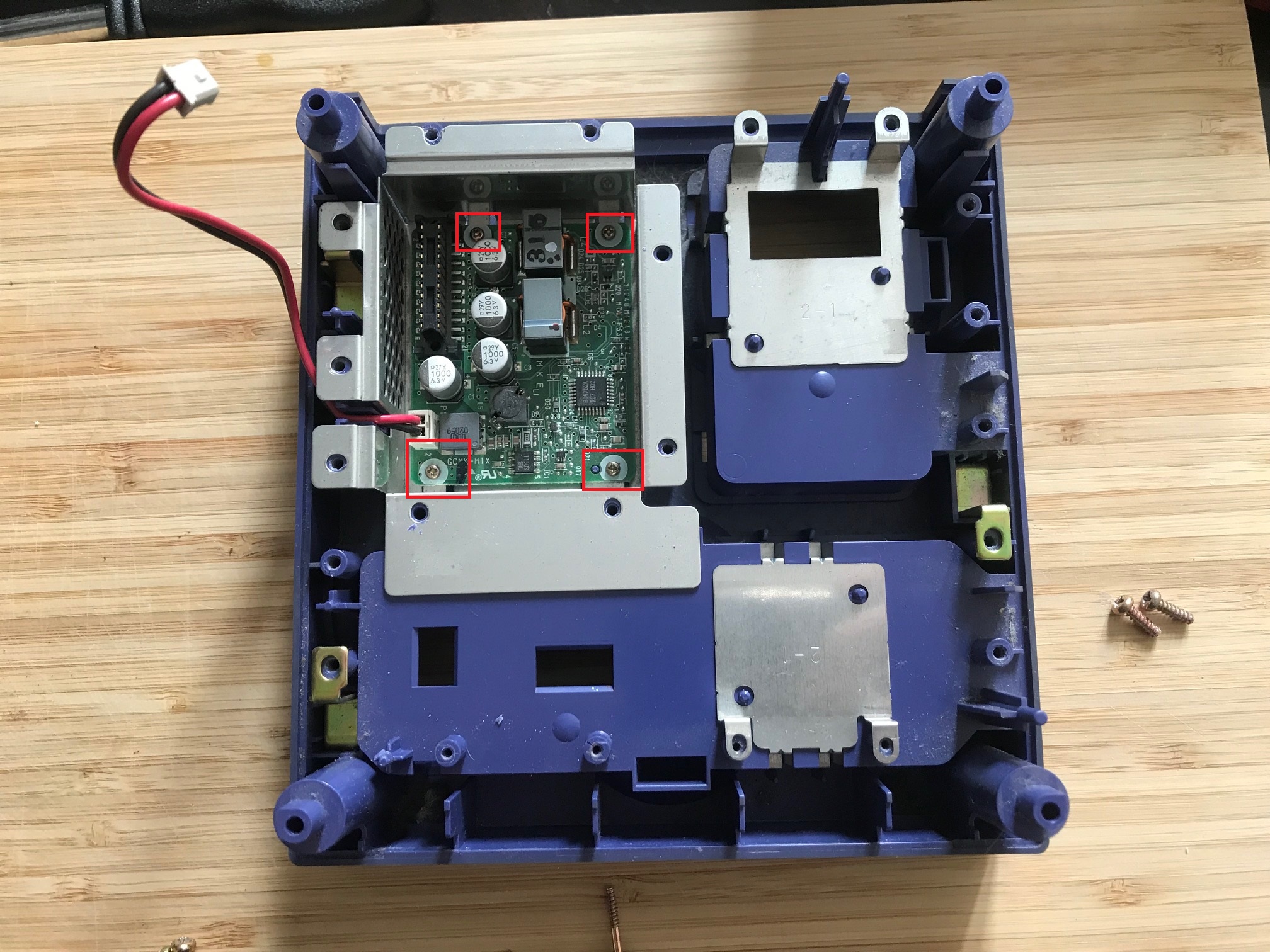

Steg 7:  Fortsätt att montera bort de sista delarna genom att lossa på de fyra markerade skruvarna nedan, och lyft bort metalldetaljerna.

Gamecube disassembly_

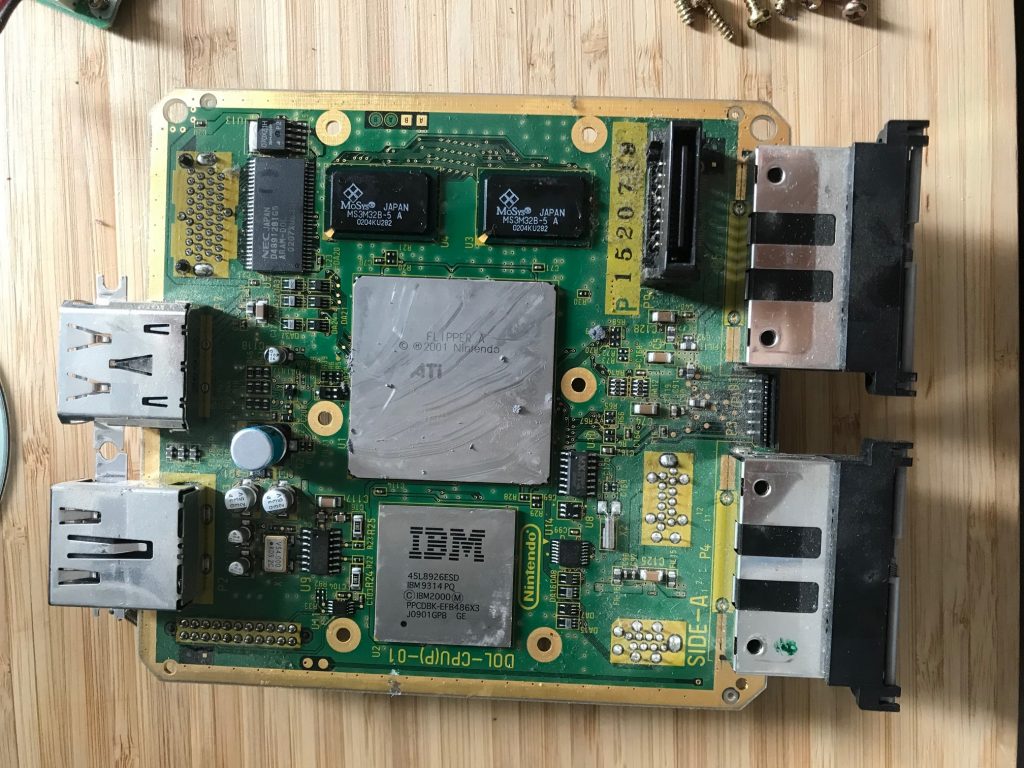

Gamecube motherboard

Gamecubens moderkort.

Steg 8: Jag rengör alla plast- och metalldetaljer med tvål och vatten, och använder isopropanol på elektroniken, plus eventuellt lite elektronikrengöring från Biltema i kontakterna. Jag upptäckte dock att alkoholen tog bort serienumret på moderkortet. Montera ihop i omvänd ordning! Kom ihåg att fästa skruvarna under fläkten före du skruvar fast den. Flatkabeln till joystickportarna trycker du bara dit igen. Skruva inte åt gamebit-skruvarna för hårt, det kan förstöra plasten!

Gamecube parts

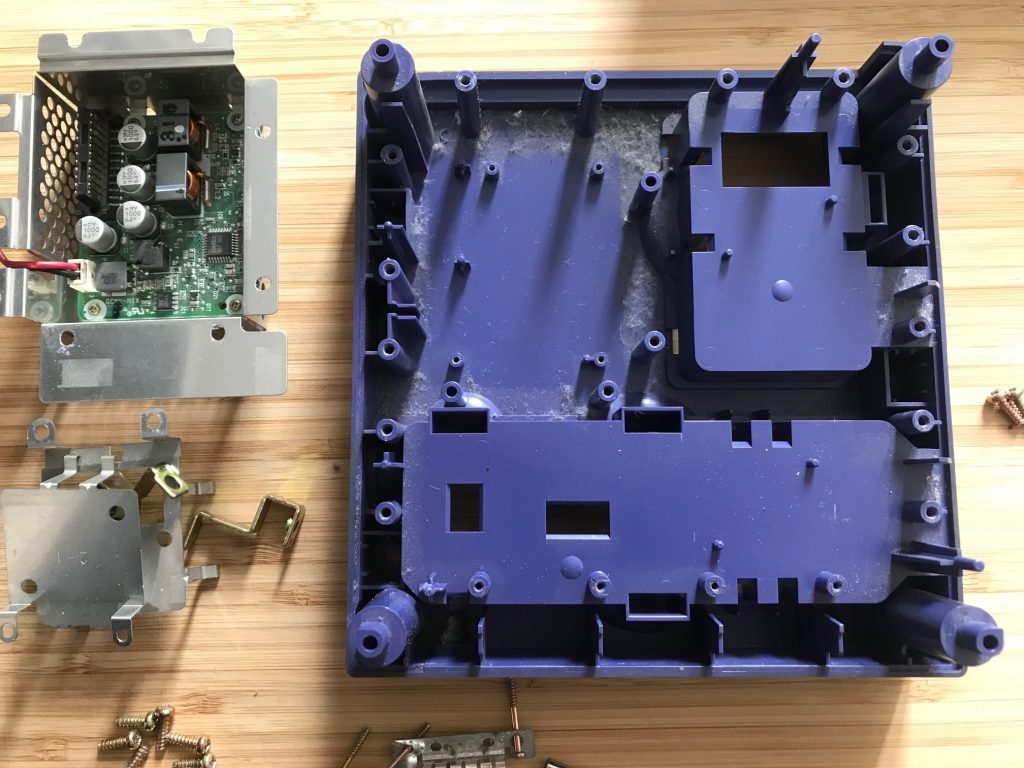

Jag uppfattar Gamecuben som väldigt robust byggd, och enkel att jobba med. Som synes ovan var min modell tämligen dammig inuti.
